[其他維修]電吉他雜音維修、內部電路更換、線路整理

前言

因緣際會我修好了Roland吉他音箱，又跟朋友借了一把電吉他來做測試，當電吉他接上音箱後，會有很大聲的雜音，只有手碰在弦上才會沒有雜音，起初我以為是音箱壞掉了，一直對音箱除錯，但最後透過兩把電吉他交叉測試後才得知是跟朋友借來的電吉他有問題，於是我徵求朋友的同意後，就進行這次的維修。

在本篇文章當中，因為吉他接上音箱後，會有明顯雜音，故拆開電吉他檢查電路，除了找出原本雜音問題之外，也對所有電子零件做檢查和保養，並將有問題的音源旋鈕做更換，外加將Tone的電容更換新品，最後做強化接地降低雜音。

這次吉他維修維修過程我有做成Youtube影片

連結:

電吉他問題確認

先將電吉他插入音源線，接上電吉他音箱。

電吉他在測試的過程中，使用拾音器開關切換了不同拾音器 (Pickup)，來測試拾音器是否能夠正常接收聲音。而過程中我發現吉他音量旋鈕 (Volume) 無法正常調整聲音，而音調旋鈕 (Tone)在調整後也聽不出差異，如果要測試這些電路就必須將電吉他的電路拆起來測試。

電吉他隔離雜音教學

為了要看到電吉他的電路，必須先將吉他六條弦放鬆，並將吉他電路的蓋板使用十字螺絲起子拆下。拆卸過程中，我找到舊保麗龍來放置拆下的螺絲，可以避免螺絲遺失。

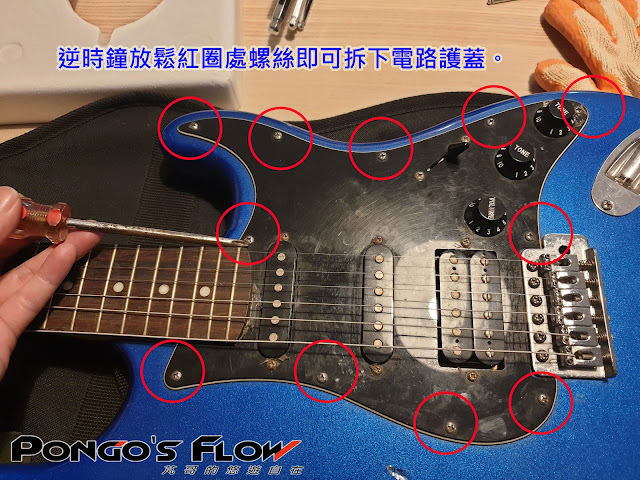

放鬆六條弦後，首先將電路護蓋用十字螺絲起子逆時鐘放鬆打開。

我會依序將螺絲拆除的順序記起來，方便安裝。

找了一個保麗龍將螺絲編號並排好放置於旁邊。

將電路護蓋螺絲拆卸後，即可把電路護蓋從弦的旁邊移開，可以看到整個電吉他電路。

因為拆起來了，就決定將電吉他內部做絕緣，可以防止外部干擾，提升音源穩定，也能夠消除多餘的輸出雜音。

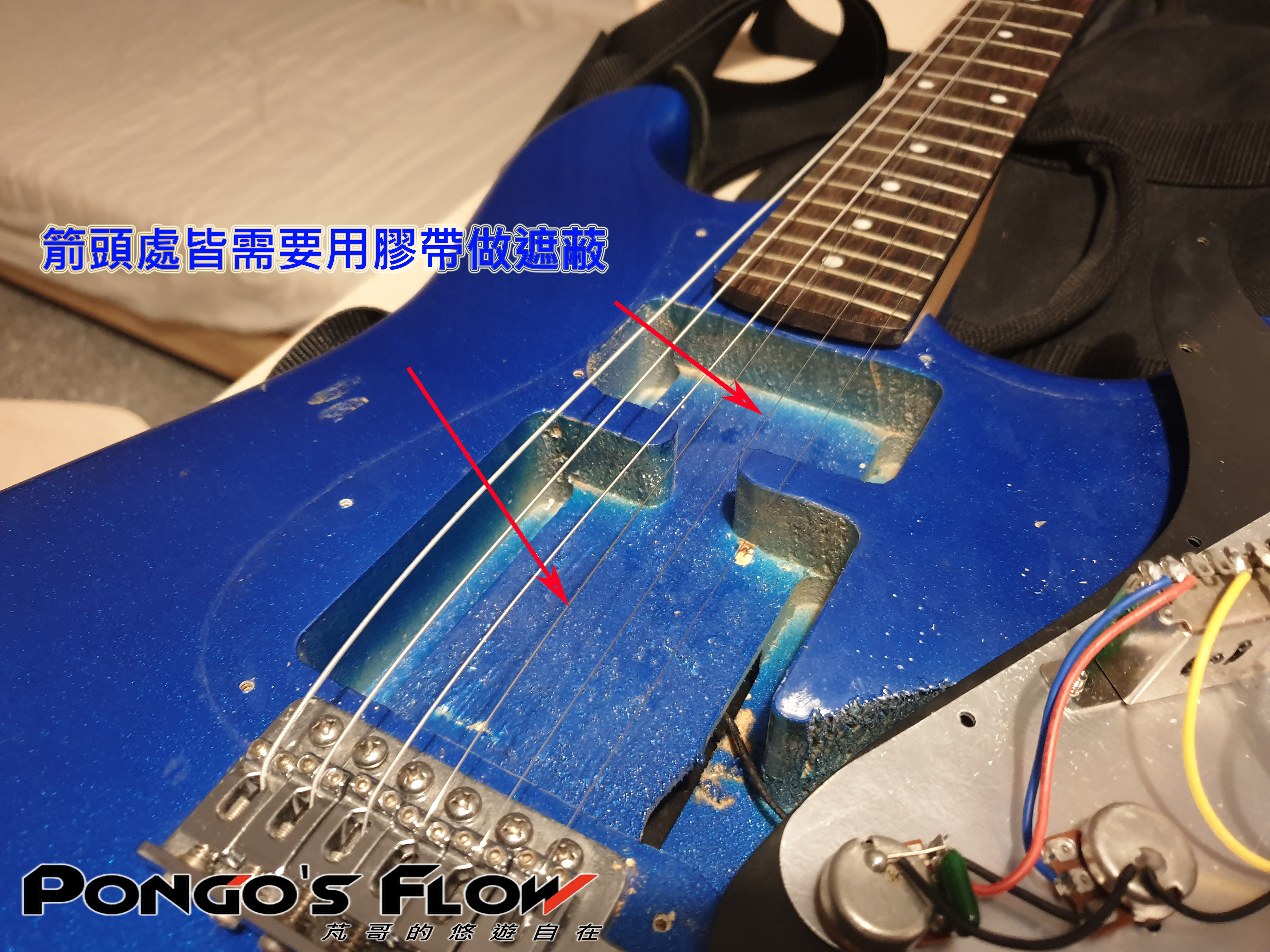

絕緣的方法也很簡單，去電子材料行購買鋁箔絕緣膠帶，並將電吉他內部電路和拾音器的附近都做絕緣隔離。

主要的電路附近全部都用膠帶隔離。

電路內部貼好的樣子如下。

記得要使用膠帶完整包覆，讓所有接面都用絕緣膠帶做好隔離。

主要電路附近完工後，別忘記電路護蓋的背板也貼上絕緣膠帶。

最後將音源附近的電路一樣做隔離。

下圖是我在改良電源線時，用銼刀擴大音源線的連結通道。

最後用十字螺絲起子拆除背板後面六顆螺絲，分離背板後，就可以將隔離膠帶貼在背板後面。

背板貼上隔離膠帶後，整個電吉他音緣隔離的工作就完成拉。

弦的固定彈簧底座內部，這邊就沒有做隔離的動作，因為擔心拆裝時損壞。

以上為吉他隔離雜訊的步驟。

電吉他電路研究

電吉他的電路很簡單，google上面都能夠找到，我這邊就找一個類似的電路圖來做簡易分享。吉他的聲音是透過拾音器來接收訊號，透過電路的電阻電容去濾掉一些雜音，並藉由可變電阻來做調整音量。不同拾音器有不同的電阻值，放置在吉他不同的位子，收音效果也會有所差異，本吉他就配有三種拾音器，並透過開關來做切換，來改變音色，想想還真是奇妙呢。
